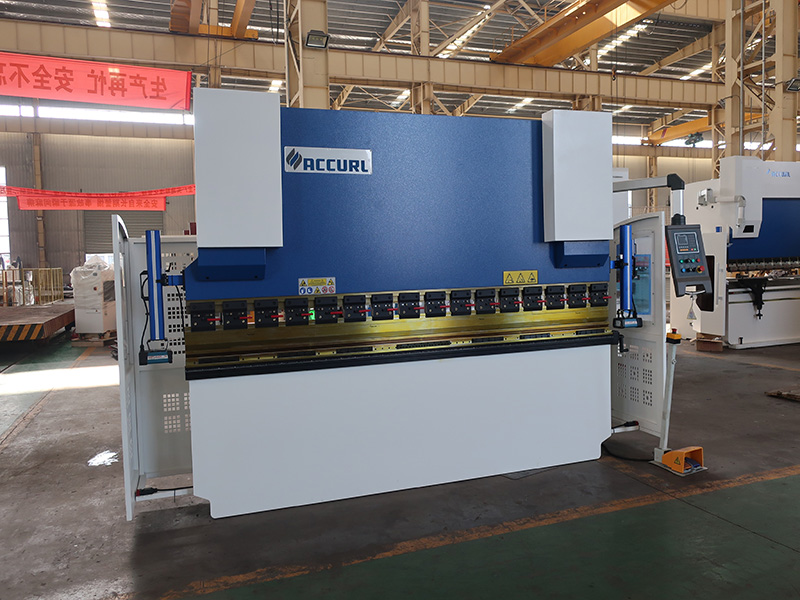

300 tonų hidraulinė nc spaudos stabdžių sistema 5M su CE saugos sertifikatu

300 tonų hidraulinė nc spaudos stabdžių sistema 5M su CE saugos sertifikatu

Hidraulinė NC Spaudimo stabdžių sistema 5M CE saugos sertifikatas 300 tonų NC Press Brake Machine for Accurl

Bendrosios savybės


● Apdirbta aukšto tikslumo, dinaminio ir statinio atsparumo.

● Hidraulinė sinchronizuota vožtuvų technologija, kurios atsparumas lenkimui yra pakartojamas, todėl jūs gaunate tą patį lenkimo kokybę kitoje darbo dalyje.

● Vienos ašies gale (X = 500) sistema greitai judama ant kamuoliuko veleno.
● Cromed ir honed hidroliziniai cilindrai užtikrina tikslumą net dideliais kiekiais.

● HOERBIEGER hidrolydinė sistema.

● "SIEMENS" elektros sistemos.

● Paprastas naudoti ir kilnojamas valdymo blokas leidžia operatoriui pasirinkti jo darbo vietą.

Pagrindinės funkcijos


● Rėmas yra didelio našumo, kompaktiškas ir užtikrina tikslų rezultatą. Jis pagamintas iš aukštos kokybės
● kokybiškas lengvasis plienas ir jis buvo sistemingai mechaniškai apdorotas.

● Elektrinis suvirinimas iš aukšto tikslumo

● Aukštųjų technologijų gręžimo mašinų naudojimas ekstremalioms tikslumo dalims

● ACCURL® pasirenka geriausius produktus, kad garantuotų ilgalaikes ir aukštųjų technologijų mašinas.

● ACCURL® pasirenka geriausius komponentus.

Prekės savybės


● Visiškai europinis dizainas, modernizuotas, monoblokas, suvirintas plieninis rėmas, standus iki deformacijos momento ir didelis tempimas su ST44 A1 medžiaga.
● "ACCURL" stabdžių sistema yra įrengta "Estun" vartotojo patogioje vartotojo sąsajoje, todėl E21 užtikrina visas pagrindines spaudimo stabdžių funkcijas.
● Automatinis tonažo ir smūgio nustatymas lenkimo kampams. Puikūs lenkimo rezultatai su lengvu kampo įvedimu ir mašinos veikimu.
● Visi vamzdžiai sujungiami vamzdžių įdėklais, kad būtų išvengta aliejaus praradimo ir sprogo suvirinimo vamzdeliais.
● Rutulinis sraigtas ir linijos vadovas buvo suprojektuoti, siekiant pagerinti tikslumą.
● EZ greito pleišto užveržimas skirtas greitai pakeisti įrankius.
● Saugus tvora ir elektrinis blokatorius buvo suprojektuoti mašinai, kad būtų užtikrintas saugus darbas.

Produkto taikymas


ACCURL® NC prispaudimo stabdis, kuriam labai reikalinga detalė, yra aukštos kokybės staklės. Tyrimai, atlikti remiantis pagrindiniais briaunomis, leido mums kurti produktą, kuris reaguoja į tinkamiausią ir reaguoja į mechaninius pasiūlymus, taigi užtikrina stabilią struktūrą, taigi didesnį lenkimo tikslumą. Šią savybę dar labiau patobulina rankinių vainikinių laikrodžių sistema. Verta paminėti taip pat yra galimybė papildyti parinktis ir atnaujinimus konfigūracijos vėlesniame etape.

Mašinų dalys


● mašinos rėmas
"ACCURL®" mašinos yra iš anksto suprojektuotos mūsų ekspertų inžinierių, turinčių tik vieną tikslą: sukurti geriausias įmanomas mašinas. Sujungdami savo unikalius mašinų dizainus su aukščiausios kokybės medžiagomis, mes pasiekėme savo tikslą ir išradome keletą patikimiausių ir patvarių mašinų pasaulyje.

● hibridinė sistema
ACCURL® įveda hibridinę sistemą už tą pačią kainą, kaip ir tradicinė sistema, todėl klientui yra daug privalumų: didžiulis energijos taupymas (55%, palyginti su tradicine mašina), ir didžiulė alyvos kiekio sumažinta, nes dvigubas bakas.

● hidraulinis cilindras
Visi cilindro plombos yra "PARKER" iš JAV, galintys nuolat dirbti vardine apkrova, stabiliai dirbti ir labai tiksliai.

● Dvigubo vadovo ram
Dvigubas valdomasis cilindras užtikrina stabilumą ir statramsčio statmenų statmeną. Tai leidžia išlaikyti aukštą tikslumą visoje lenkimo fazėje, net naudojant įvairias priemones ir tarpines medžiagas, taip užtikrinant, kad per pirminius bandymus buvo atliktas centravimas.

● Ram padėties nustatymo sistema
Pagrindiniai Torsion baro aparato apribojimai:
1) Visada centriniam lenkimui (ne centre)
2) Nr kūgio posūkis - Y1 = Y2
3) Neįmanoma tandemo ryšio
4) Mechaninis sinchronizavimas Y1 / Y2

● Punch ir miršta
Viso ilgio multi V serija 835 mm štampus su frakcionuota viena

● X - ašies gale
ACCURL® presavimo stabdžiai yra aprūpinti nugarėliais, kurie automatiškai reguliuoja X (gylio) ašis, kad būtų užtikrinta, jog jūsų medžiaga yra tiksli, taigi aukščiausios kokybės gatavos dalys.

X-Axis CNC BackGauge:
1) X tiksliai valdomas grįžtamasis griovelis
2) rankiniu būdu reguliuojama R ir Z1, Z2 ašis
3) Greitas greitis su HIWIN linijiniais kreipikliais
4) varomas DELTA Servo Motors ir diskai
5) Užpildykite "Backgauge" pirštus ant dvigubo linijinio kreiptuvo
6) X ašies greitis iki 800 mm / s ir tikslumas iki 0.01 mm

● "Speed ​​Arip" sistema
"Speed ​​Arip" sistema sumažina 8,5 karto sugadintus įrankius, palyginti su tradicinėmis sistemomis.

● Pėdos jungiklis
Kojinis jungiklis iš Vokietijos "Siemens" (4 kategorija)

● Saugi apšvietimo uždanga
Įrenginio užpakalinė saugos užuolaida

ACCURL® gaminio dizainas suderina tikslumą, greitį, lankstumą, ilgaamžiškumą, patikimumą ir pažangias technologijas, kad pasiektų aukščiausios kokybės ir kainos santykį pramonėje.

Kvalifikacija
● Automatinis kampo, jėgos ir ašies padėties nustatymas
● Vartotojo patogi valdymas

Universalumas
● Konfigūracija pagal pareikalavimą

Tikslumas
● struktūrinė kompensavimo sistema
● "Schneider" inverterio variklio ašis
● Proporcinė hidraulika

Saugumas
● Mašinos su direktyva CE 2006/95 CE
● Saugos užraktas

Patikimumas


ACCURL® griežtai nustato savo komponentų pasirinkimo politiką, remdamasis dešimtmečiais įgyta patirtimi. Visi komponentai yra sertifikuoti pagal Europos standartus, o jų pagrindiniai šaltiniai yra Vokietija, JAV, Olandija, Italija ir Šveicarija. Visos konstrukcinės dalys apskaičiuojamos baigtinių elementų metodu ir naudojami tik aukštos kokybės plienai S275 ir S355 JR, ty J2 (+ N)

NC spaudos stabdžių mašinos specifikacijos


TECHNINĖS SAVYBĖS
1ĮveskiteHidraulinis nc preso stabdys 5m
2Delem CNC sistemaEstun E21 NC valdymas
3CNC valdymo ašisYX ašis karūnuotas
4Lenkimo jėga300 tonų
5Lenkimo ilgis5000 mm
6Atstumas tarp kolonų3900 mm
7Gerklės gylis400 mm
8Skaidrės smūgis250 mm
9Insulto reguliavimas180 mm
10Max.Shut aukštis535 mm
11SPM≥ 3 min-1
12Pagrindinė variklio galia22 kw
13Mašinos masė27100 kg
14Plano dydis
(LxVxH)
5400 × 2250 × 3115 mm
151 galimybėEstun E200 NC valdymas
2 variantasDELEM DA41 valdymo pultas
, ,
